STF 簾布鋼索輸送帶

三五鋼索簾布輸送帶，採用有緯向鋼索之 FLEXIMAT®Impact Metal Weft 鋼索簾布製成，具有耐衝擊和耐撕裂的特性，能防止異物插入避免割裂事故發生可能造成的重大損失。

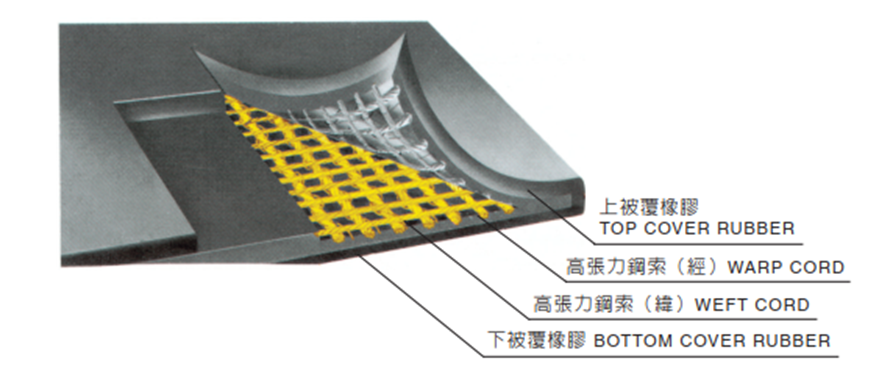

三五鋼索簾布輸送帶所使用的 IW 鋼索簾布，其經緯向鋼索以化籤索固定，採直徑織法，故鋼索簾布仍保持 0.3~0.5％ 的低伸長率特性，同時具有良好的凹槽性和曲屈性。



STF Conveyor Belt

心體強度
鋼索輸送帶型別 STF (IW) 350 500 630 800 1000 1250 1400 1600
抗拉強度 經向 N/mm
(Kgf/cm)		 350
(360)		 500
(510)		 630
(640)		 800
(820)		 1000
(1020)		 1250
(1275)		 1400
(1427)		 1600
(1630)
緯向 N/mm
(Kgf/cm)		 90
(91)		 125
(127)		 175
(178)
鋼索簾布 重量
kg/m2		 1.85 2.45 2.95 4.15 5.00 6.35 7.05 7.90
厚度
mm		 3.2 4.5 6.0
經向鋼索 直徑
mm		 2.0 2.85 3.7
斷點強度
N		 3075 5600 9600
斷點身長率
%		 5
間距
mm		 8.33 5.81 4.63 6.67 5.38 7.04 6.25 5.50
直徑
cords/m		 120 172 216 150 186 142 160 182
緯向鋼索 直徑
mm		 1.52 2.02 2.40
斷點強度
N		 1720 2900 3775
斷點伸長率
%		 7.5
間距
mm		 17.5 20
密度
cords/m		 57 50




心體強度
鋼索輸送帶型別 STF (IW) 630R 800R 1000R 1250R 1400R 1600R 1800R 2000R
抗拉強度 經向 N/mm
(Kgf/cm)		 630
(640)		 800
(820)		 1000
(1020)		 1250
(1275)		 1400
(1427)		 1600
(1630)		 1800
(1836)		 2000
(2040)
緯向 N/mm
(Kgf/cm)		 200
(203)
鋼索簾布 重量
kg/m2		 3.45 4.35 5.20 6.40 6.90 7.90 9.10 9.80
厚度
mm		 5.0 5.6 6.4 7.2
經向鋼索 直徑
mm		 3.0 3.6 4.4 5.2
斷點強度
N		 9700 13500 19800 26700
斷點伸長率
%		 2.5
間距
mm		 14 15 12 14 13 15 13 12
密度
cords/m		 71.4 66.7 83.3 71.4 76.9 66.7 76.9 83.3
緯向鋼索 直徑
mm		 2.0
斷點強度
N		 2900
斷點伸長率
%		 7.5
間距
mm		 14
密度
cords/m		 71.4
